Раздел «Журнал» предназначен для просмотра и разбора событий роботов: ошибок, предупреждений и информационных сообщений, времени их возникновения и завершения. Журнал помогает определить затронутого робота, оценить длительность события и открыть полные технические сведения записи.

Где доступен журнал

Журнал доступен в нескольких представлениях:

  • пункт «Журнал» в левом меню открывает отдельную страницу со всеми доступными записями;
  • инструмент «Журнал» на странице «Карта» открывает таблицу поверх карты;
  • системный виджет «Журнал» размещается на дашборде. Подробнее о добавлении виджетов см. в статье «Дашборды».

Во всех представлениях используются одинаковые основные колонки, фильтры и карточка записи. На карте карточки журнала открываются как плавающие окна, поэтому их можно сопоставлять с объектами, не закрывая карту.

Открытие журнала на карте само по себе не устанавливает фильтр по выбранному роботу или участку. Чтобы ограничить список, задайте нужные структурированные фильтры вручную.

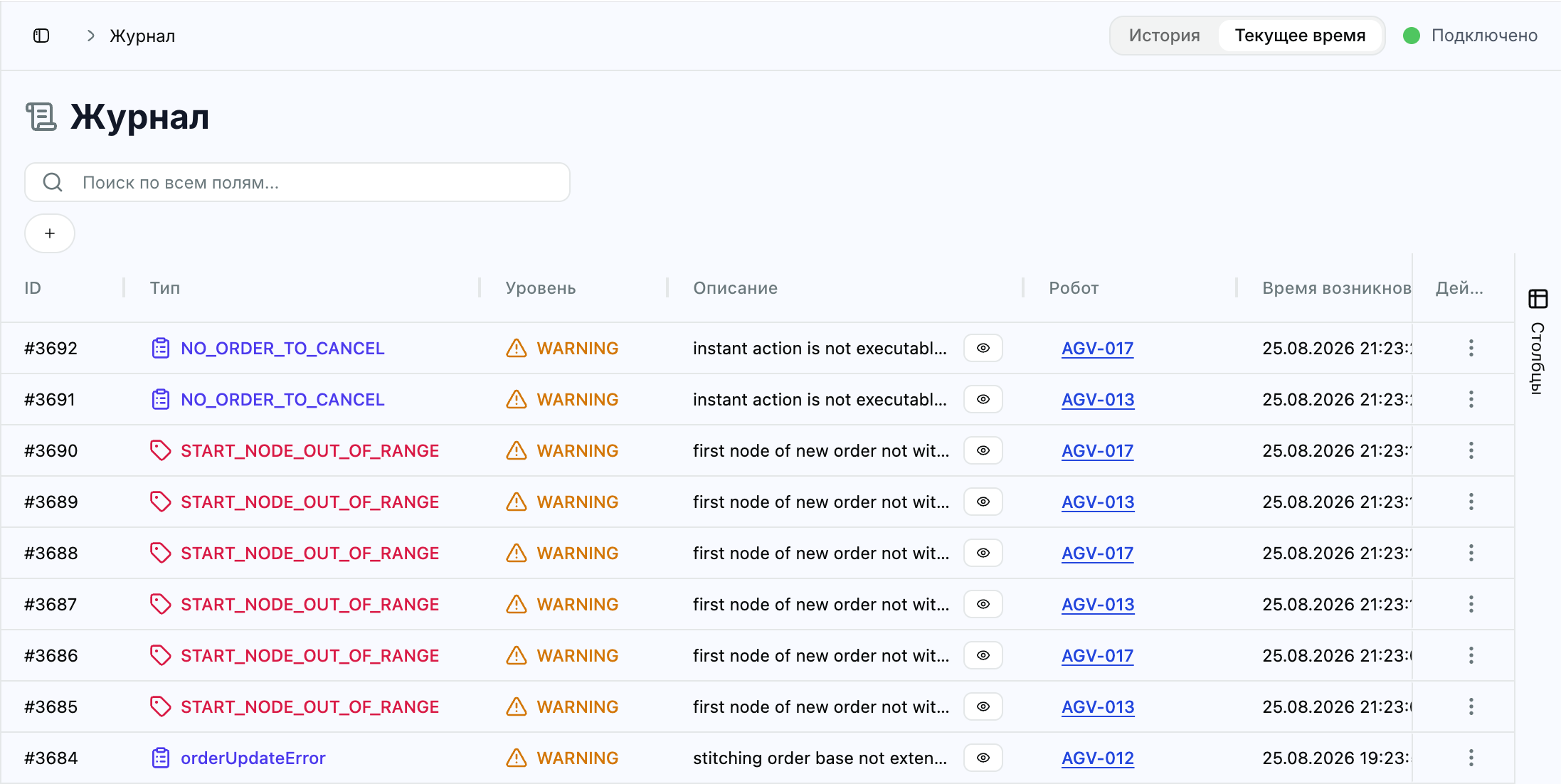

Таблица журнала

В таблице доступны следующие сведения:

  • «ID» — идентификатор записи в формате #<номер>;
  • «Тип» — errorType, тип ошибки, переданный роботом;
  • «Уровень» — errorLevel по VDA5050: WARNING или FATAL;
  • «Описание» — errorDescription, текст ошибки;
  • «Робот» — название робота;
  • «Время возникновения» — дата и время, когда ошибка появилась в состоянии робота;
  • «Время деактивации» — дата и время, когда ошибка перестала присутствовать в состоянии; для активной ошибки отображается прочерк;
  • «Длительность» — интервал от возникновения до деактивации в формате чч:мм:сс. Для активной ошибки длительность продолжает увеличиваться;

Общие способы сортировки, настройки столбцов и открытия строк описаны в статье «Работа с таблицами».

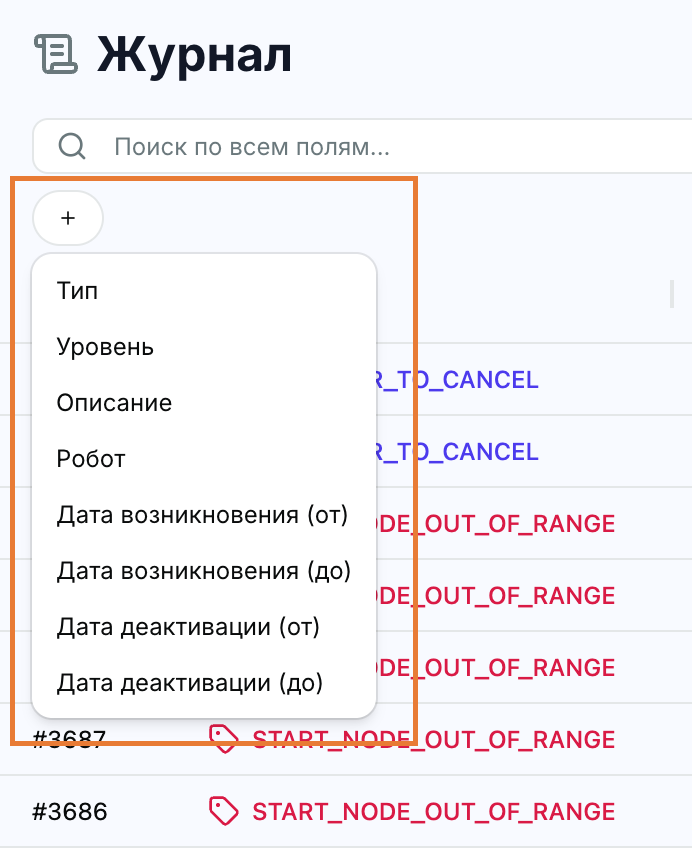

Фильтры

Для журнала доступны следующие фильтры:

  • «Тип» — один или несколько типов событий;
  • «Уровень» — один или несколько уровней важности;
  • «Описание» — текст описания;
  • «Робот» — один или несколько роботов;
  • «Дата возникновения (от)» и «Дата возникновения (до)» — границы периода возникновения;
  • «Дата деактивации (от)» и «Дата деактивации (до)» — границы периода деактивации.

В фильтрах «Тип», «Уровень» и «Робот» можно выбрать несколько значений.

Правила добавления, изменения и удаления условий приведены в статье «Работа с таблицами». Фильтр внутри системного виджета влияет только на этот экземпляр виджета и не изменяет другие таблицы дашборда.

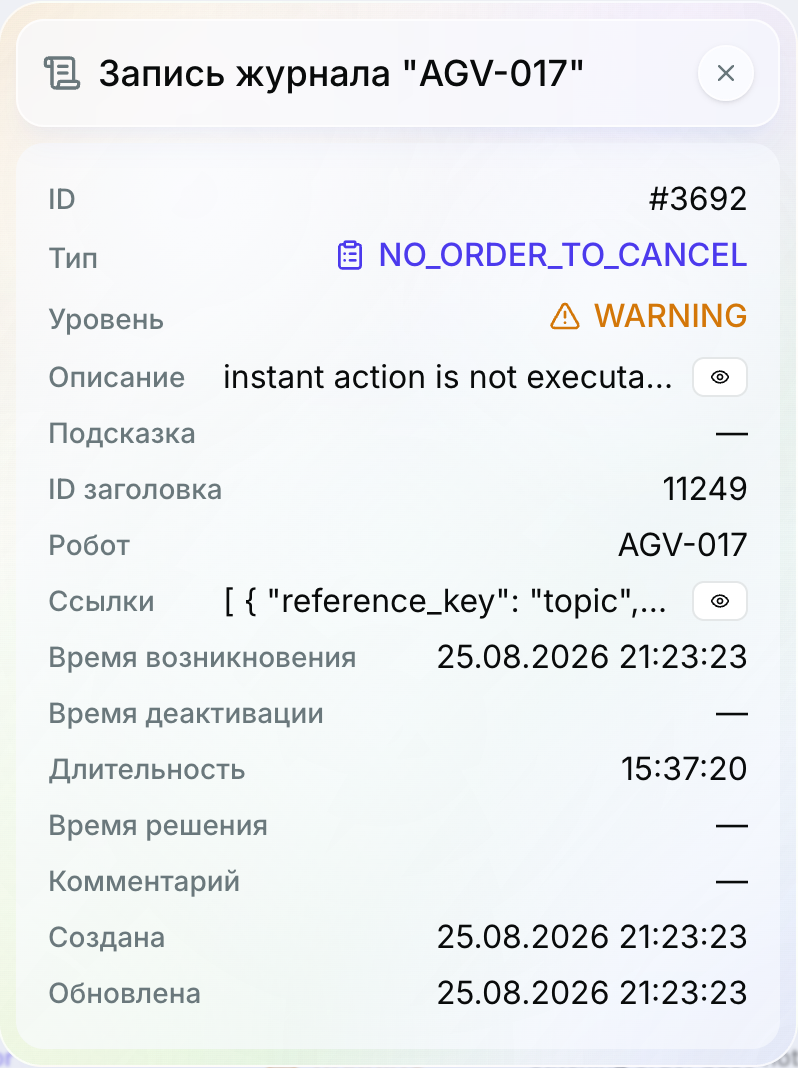

Детали записи

Окно «Запись журнала» содержит:

  • «ID», «Тип» и «Уровень»;
  • «Описание» и «Подсказка»;
  • «ID заголовка»;
  • «Робот»;
  • «Ссылки» — структурированные технические данные, если они переданы вместе с событием;
  • «Время возникновения», «Время деактивации» и вычисляемую «Длительность»;
  • «Время решения» и «Комментарий», если событие было обработано;
  • «Создана» и «Обновлена» — служебные даты записи.

Если длинное описание или содержимое поля «Ссылки» не помещается в строке, нажмите его, чтобы открыть полный текст.

Переход к роботу

Название в колонке «Робот» является ссылкой. Нажмите его, чтобы открыть карточку робота. На странице журнала карточка открывается в диалоговом окне, а на карте — как плавающее окно.

Если вместо названия отображается прочерк, WCS не удалось сопоставить запись с доступным роботом. Доступность данных и действий в карточке также зависит от права просмотра роботов. Работа с карточкой описана в статье «Роботы».

Текущее время и история

При включённом хранении истории и наличии необходимых прав в верхней панели отображается переключатель:

  • «Текущее время» — актуальные записи и оперативные обновления;
  • «История» — состояние журнала на выбранный момент и последующее воспроизведение изменений по временной шкале.

В режиме «История» таблица и открытая карточка записи используют исторический срез. При возврате в «Текущее время» WCS снова показывает актуальные данные. Подробнее о выборе времени и воспроизведении см. в статье «Навигация».

Права доступа

Для пункта «Журнал», таблицы и карточки записи требуется право robot_errors:view — «Просмотр» для ресурса «Ошибки роботов». Без него пункт меню и инструмент журнала на карте скрыты, а прямая страница недоступна.

Для режима «История» дополнительно требуется право history:view; хранение истории должно быть включено в конфигурации WCS. Просмотр связанного робота и его данных зависит от права robots:view.

Настройка прав выполняется администратором. Общие сведения приведены в статье «Роли».
