Другое

Пункт «Другое» открывает страницу «Управление устройствами». Здесь регистрируется периферийное оборудование, которое не относится к роботам, паллетайзерам или зарядным станциям: датчики, автоматические ворота, весы и другие устройства, участвующие в рабочих процессах WCS.

На карте эти объекты управляются слоем «Устройства».

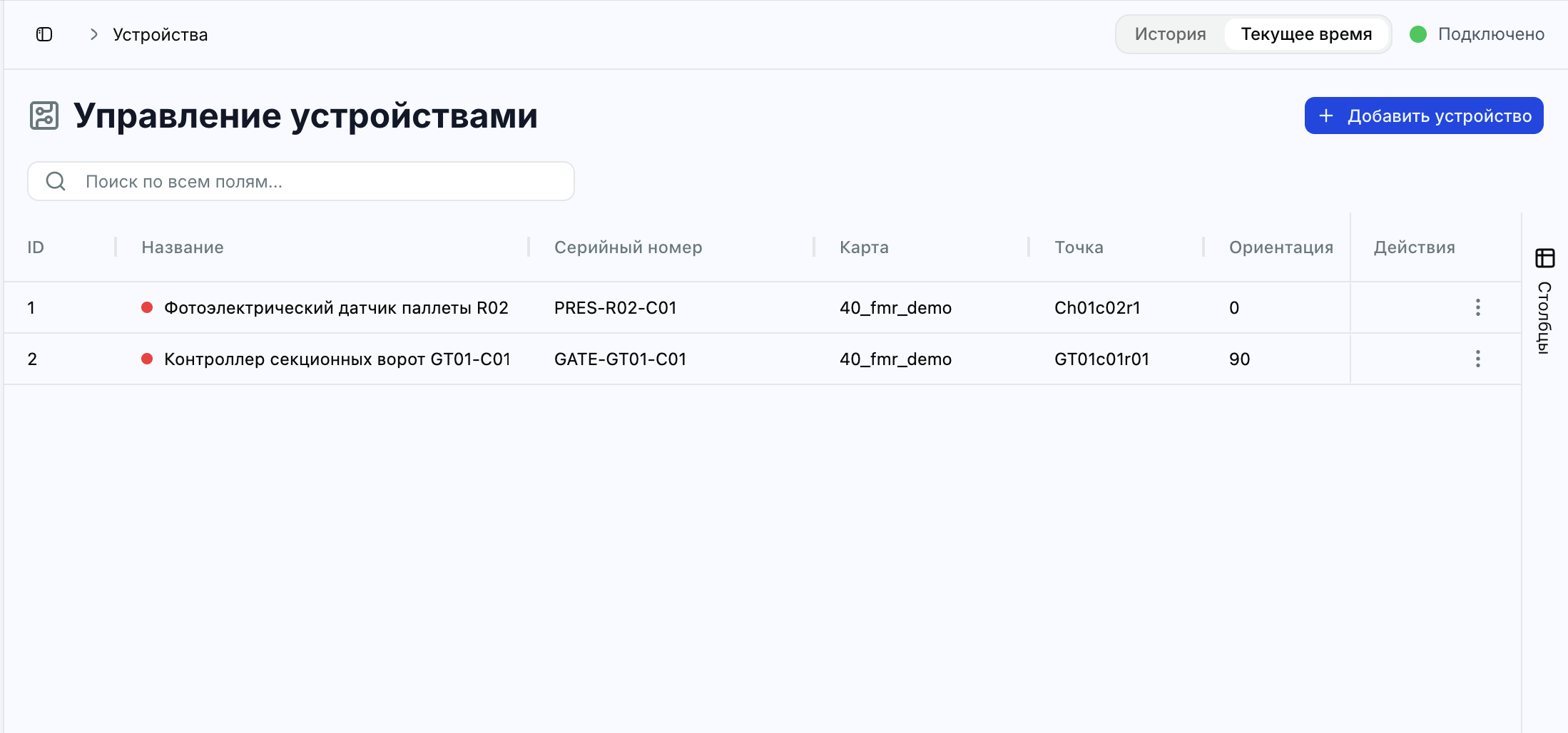

Таблица устройств

В таблице доступны столбцы ID, «Название», «Серийный номер», «Карта», «Точка», «Ориентация», «Шаблон», «Активный» и «Действия».

Поиск, сортировка, настройка столбцов и меню строки описаны в статье «Работа с таблицами».

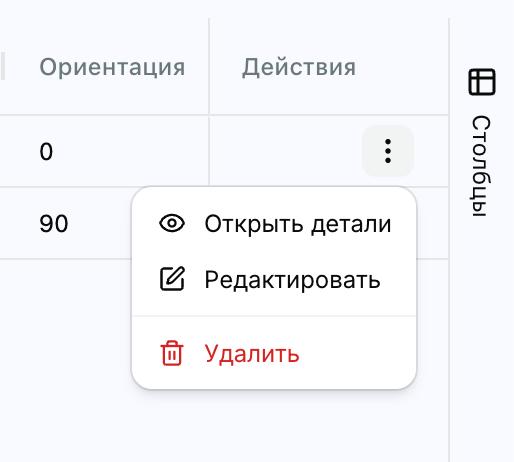

Нажатие на строку открывает подробные сведения. В меню действий доступны «Открыть детали», «Редактировать», «Удалить», а для подключения OPC UA — «Список нод».

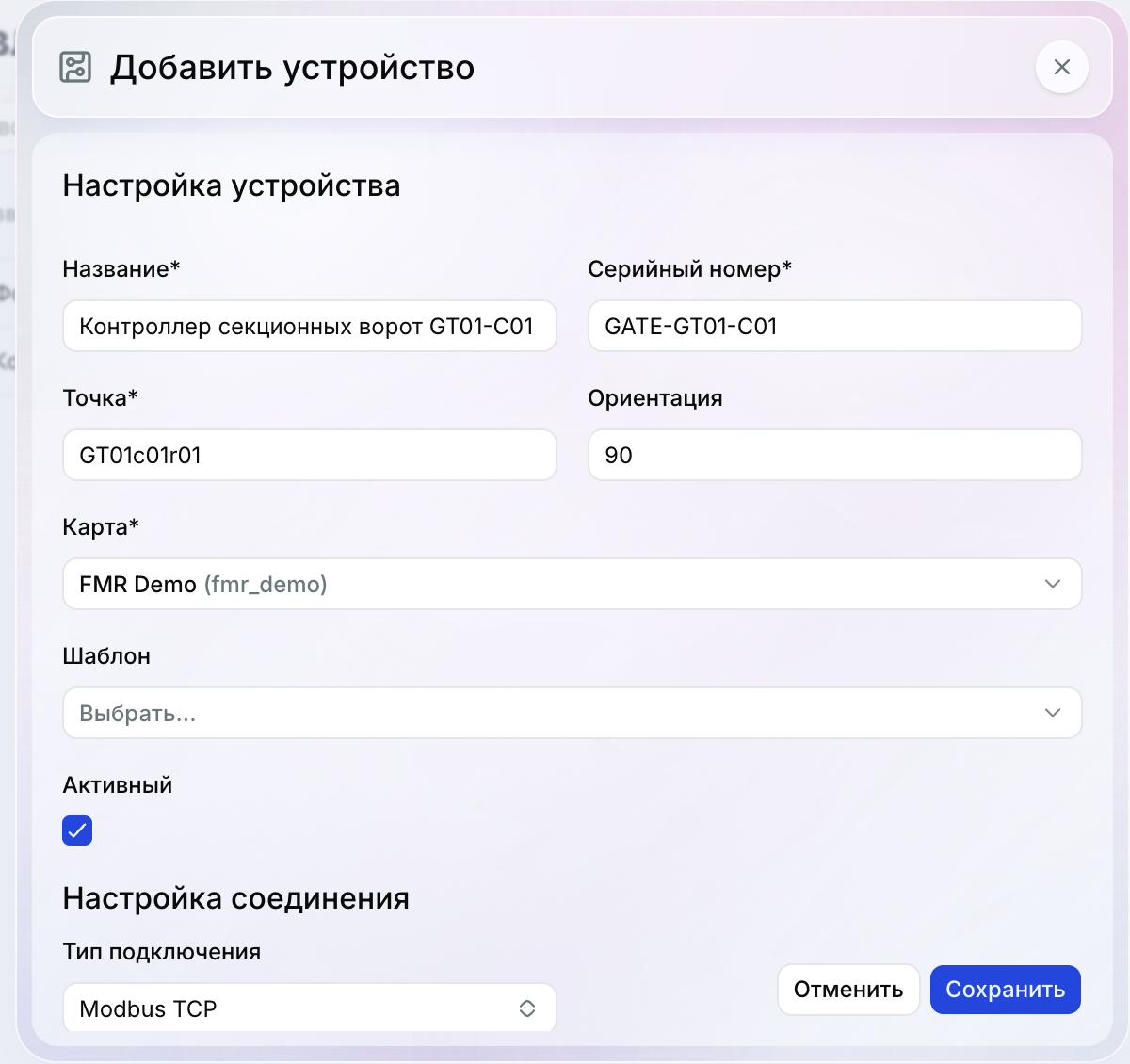

Добавление устройства

1. Нажмите «Добавить устройство».

2. В разделе «Настройка устройства» заполните:

   • «Название»;
   • «Серийный номер»;
   • «Точка»;
   • «Ориентация»;
   • «Карта»;
   • «Шаблон» — при необходимости;
   • «Активный».

   Подробнее смотрите в статье nastroiki-podklyucheniya-oborudovaniya.md

3. В разделе «Настройка соединения» выберите тип подключения и заполните его параметры. Поддерживаются Modbus TCP, RTU over TCP, Modbus RTU, Modbus ASCII и OPC UA.Подробнее смотрите в статье nastroiki-podklyucheniya-oborudovaniya.md

4. Нажмите «Сохранить».

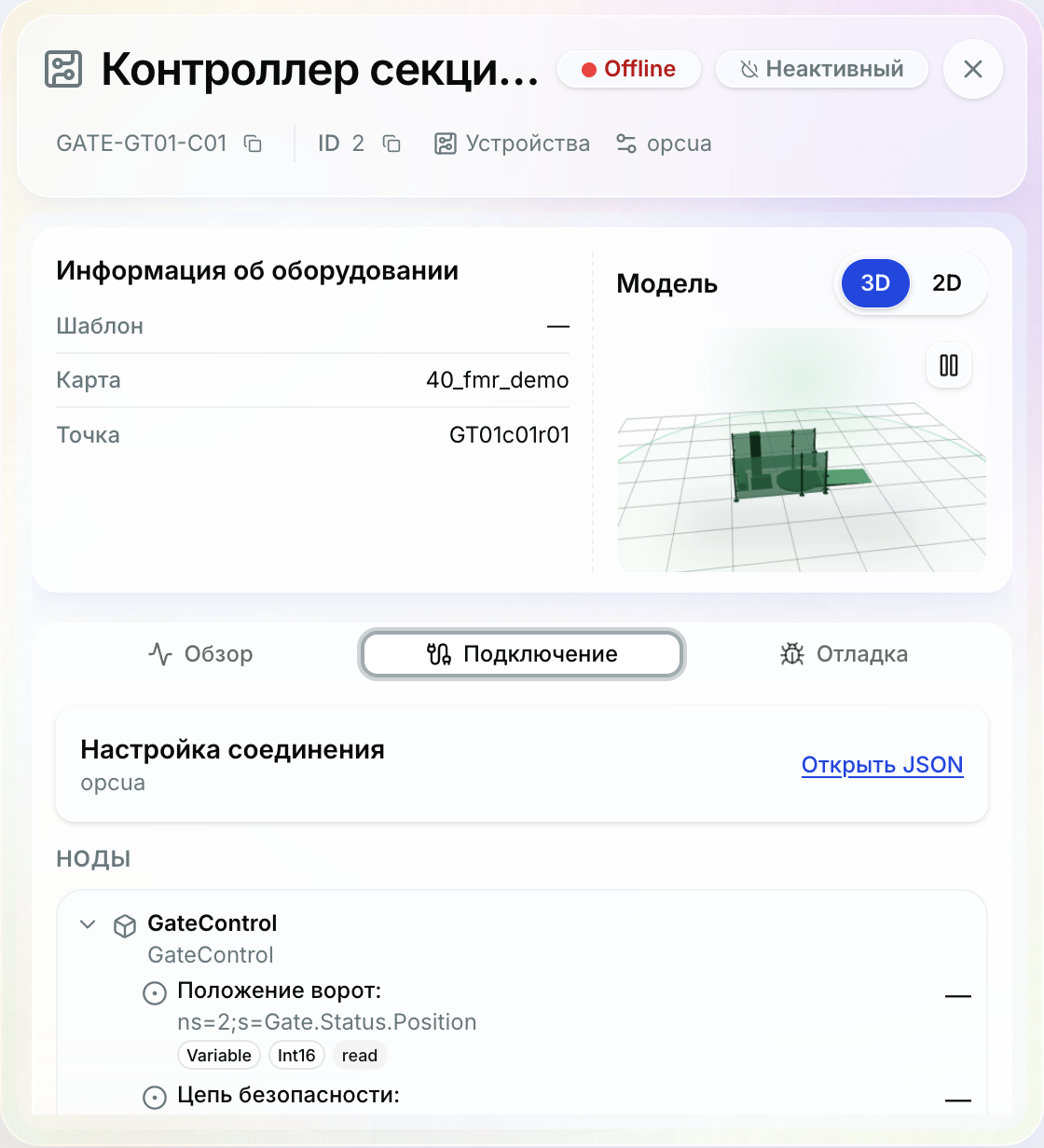

Просмотр состояния

В окне подробных сведений доступны:

• привязка к карте, точке и шаблону;
• активность, ориентация и время обновления;
• параметры соединения;
• регистры Modbus или ноды OPC UA;
• исходное состояние и визуальная модель.

Названия рабочих сигналов, ошибок и команд определяются настройками выбранного шаблона устройства.

Редактирование и удаление

Чтобы изменить устройство, выберите «Редактировать» в меню «Действия», внесите изменения и нажмите «Сохранить».

Чтобы удалить устройство, выберите «Удалить»в меню Действия и подтвердите действие. Перед удалением проверьте, используется ли устройство шаблонами миссий или другими рабочими процессами.

История

В режиме «История» отображается состояние устройств на выбранный момент. Создание, редактирование и удаление в этом режиме недоступны.
