Системные карты (LIF)
Раздел предназначен для загрузки системных карт в формате LIF, выбора активной LIF-карты и просмотра метаданных файла и входящих в него layouts.
Путь: «Настройки» → «Карты» → «Системные карты (LIF)».
LIF-карта и layouts
LIF-файл представляет карту как набор метаданных и одного или нескольких layouts. В интерфейсе layouts называются слоями. Каждый layout содержит собственные узлы и пути и может описывать отдельную область или уровень в пределах проекта — точное назначение задаётся содержимым конкретного LIF-файла.
Не смешивайте два состояния:
- активная LIF-карта — LIF-файл со статусом «Активный» в настройках; его данные используются страницей карты;
- текущий layout — один из layouts активной LIF-карты, выбранный пользователем для отображения.
После загрузки карта не становится активной автоматически в интерфейсе. Для неактивной записи доступно действие «Активировать». На странице карты layouts активной LIF-карты перечислены по названию и версии; текущий layout отмечен галочкой. Если ранее выбранного layout больше нет в активной карте, интерфейс выбирает первый layout из доступного списка.
Активация меняет рабочую карту, поэтому перед подтверждением проверьте проект, версию и состав layouts. Интерфейс запрашивает подтверждение «Активировать эту LIF-карту?».
Таблица

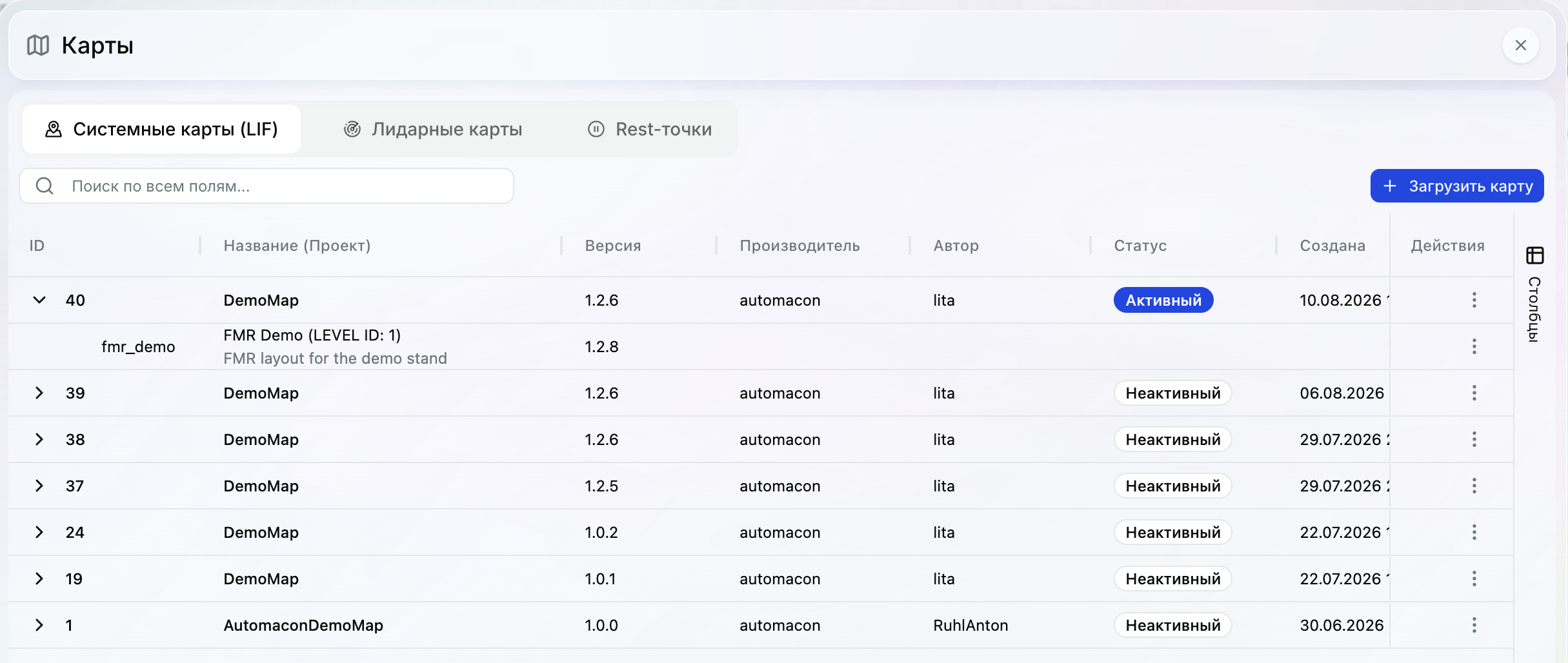

Таблица имеет древовидную структуру. Строка верхнего уровня соответствует LIF-файлу, вложенные строки — его layouts. Раскройте строку карты, чтобы увидеть слои.
| Столбец | Содержимое |
|---|---|
| ID | ID LIF-карты; во вложенной строке — ID layout |
| Название (Проект) | Идентификатор проекта; для layout — его название и, при наличии, LEVEL ID, ниже может отображаться описание |
| Версия | Версия LIF-файла; для layout — версия layout |
| Производитель | Производитель LIF-карты; для layout не заполняется |
| Автор | Автор LIF-файла; для layout не заполняется |
| Статус | «Активный» или «Неактивный» для LIF-карты |
| Создана | Дата и время экспорта LIF-файла |
| Действия | Доступные операции с учётом прав пользователя |
Поиск, сортировка, настройка столбцов и меню строки описаны в статье «Работа с таблицами».
Детали LIF-карты
Действие «Открыть детали» доступно для строки карты и строки layout. Диалог содержит:

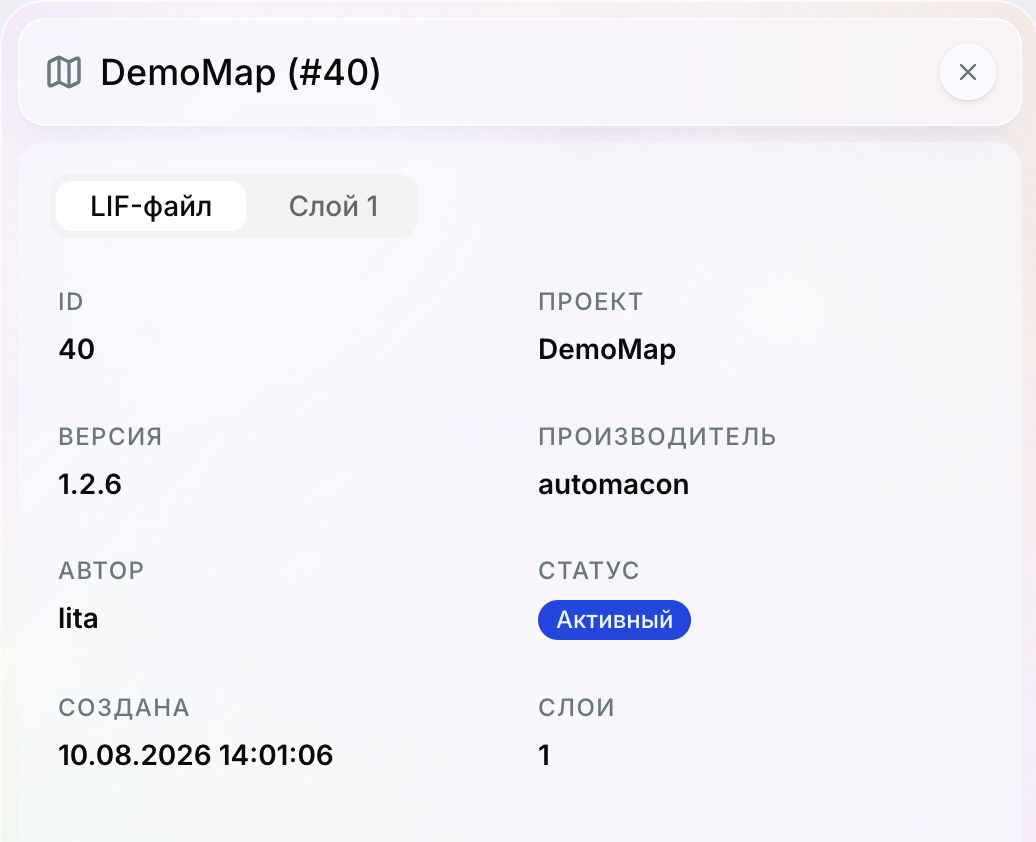

- вкладку «LIF-файл» с полями «ID», «Проект», «Версия», «Производитель», «Автор», «Статус», «Создана» и «Слои»;

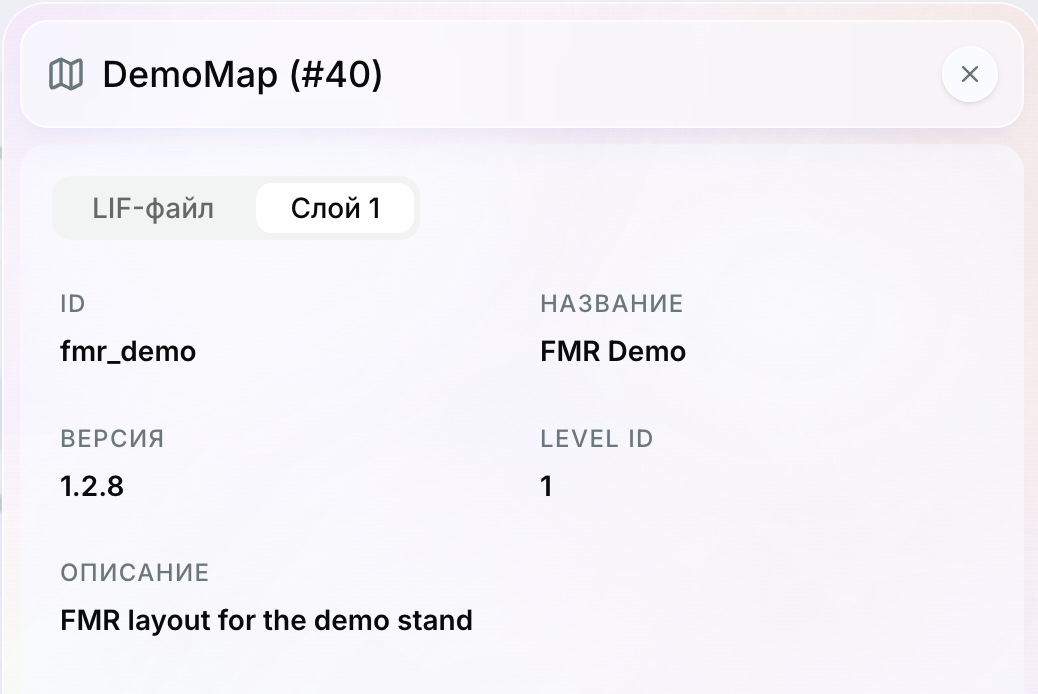

- вкладки «Слой 1», «Слой 2» и далее — по одной для каждого layout. Для слоя показаны «ID», «Название», «Версия», «LEVEL ID» и «Описание».
При открытии деталей layout сразу выбирается вкладка соответствующего layout. Число в поле «Слои» — количество layouts в LIF-файле.
Загрузка карты

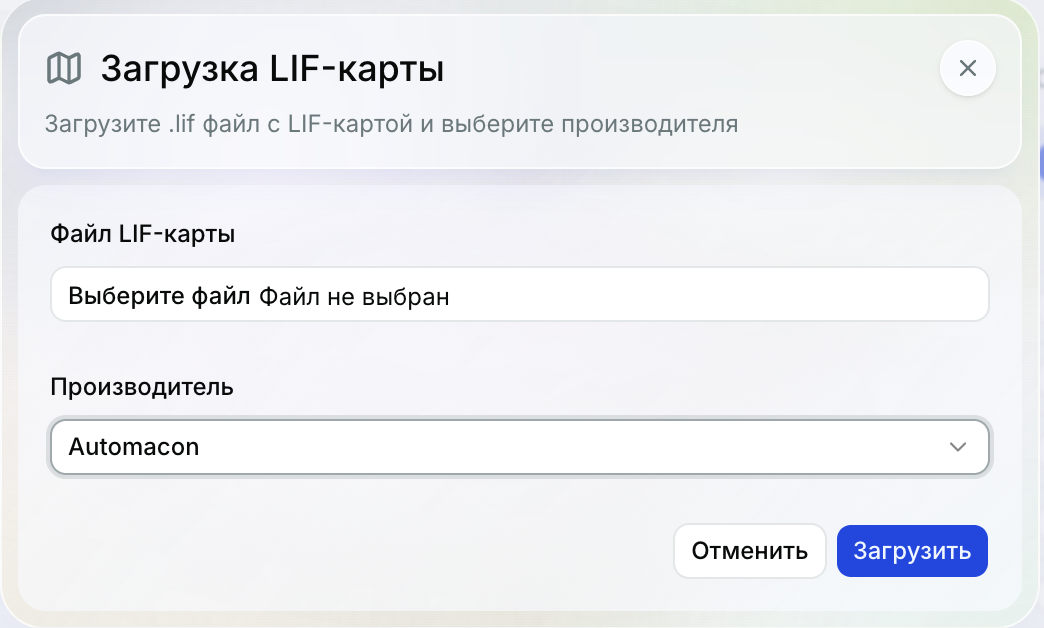

Действие «Загрузить карту» открывает окно «Загрузка LIF-карты».
| Поле | Требование |
|---|---|
| Файл LIF-карты | Обязательный файл с расширением .lif |
| Производитель | Обязательный выбор из справочника производителей с заполненным кодом |
После выбора данных используйте действие «Загрузить».
Действия

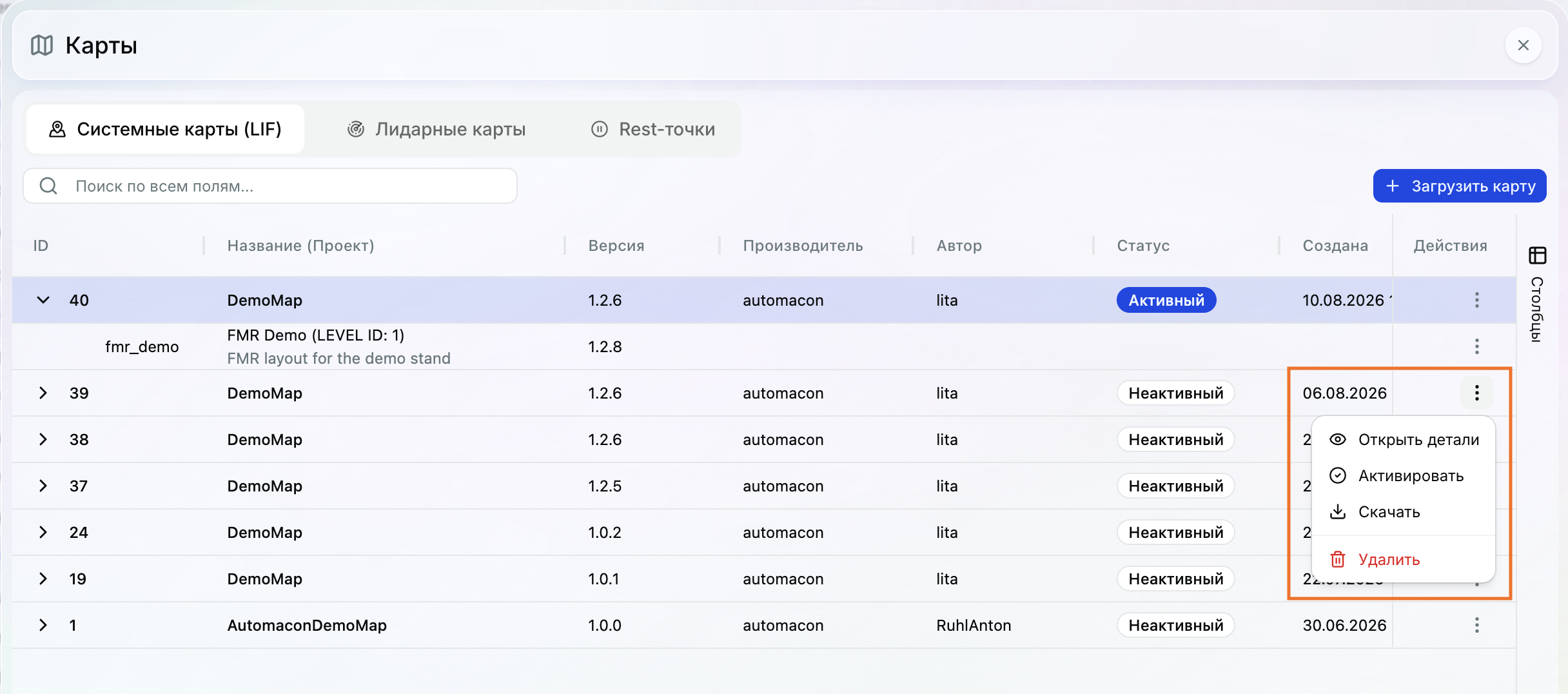

Чтобы выполнить действие с картой или layout, откройте меню Действия
Доступны следующие действия:
| Действие | Когда доступно | Результат в интерфейсе |
|---|---|---|
| Открыть детали | При праве просмотра карт | Открывает метаданные LIF-файла и layouts |
| Активировать | Для неактивной карты при праве редактирования карт | После подтверждения назначает карту активной |
| Скачать | Если для карты доступна ссылка на файл и есть право просмотра карт | Скачивает LIF-файл |
| Удалить | При праве удаления карт | После подтверждения удаляет запись; действие необратимо |
Действия «Активировать», «Скачать» и «Удалить» относятся только к строке LIF-карты, а не к отдельному layout.
Права
Для открытия вкладки требуется «Просмотр карт». Загрузка требует одновременно «Создание карт» и «Просмотр производителей». Активация требует «Редактирование карт», удаление — «Удаление карт».
Связанные разделы: Лидарные карты, Rest-точки, Производители устройств.
