Системные виджеты

Системные виджеты — встроенные модули WCS для отображения и управления данными на дашбордах. Они используют те же данные и права доступа, что и соответствующие разделы системы. Если у пользователя недостаточно прав на сущность, связанный виджет не отображается в каталоге или показывает сообщение о недостаточности прав.

Порядок добавления, настройки размера и размещения виджетов описан в статье «Дашборды».

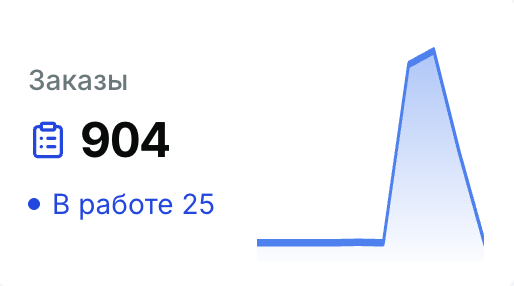

Заказы

Виджет показывает общее количество транспортных ордеров, количество транспортных ордеров в работе и график изменения показателя. Используйте его для общей оценки текущей нагрузки и динамики поступления заказов.

При наведении на график отображаются значение и соответствующая временная отметка. Виджет поддерживает исторический режим.

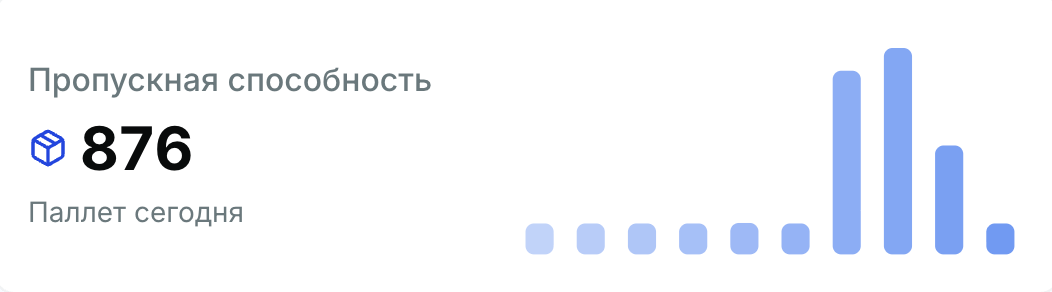

Пропускная способность

Виджет показывает количество обработанных паллет за текущий день и распределение показателя на гистограмме. Он предназначен для контроля фактической производительности и поиска периодов снижения пропускной способности.

При наведении на столбец гистограммы отображаются временная отметка и значение. Виджет поддерживает исторический режим.

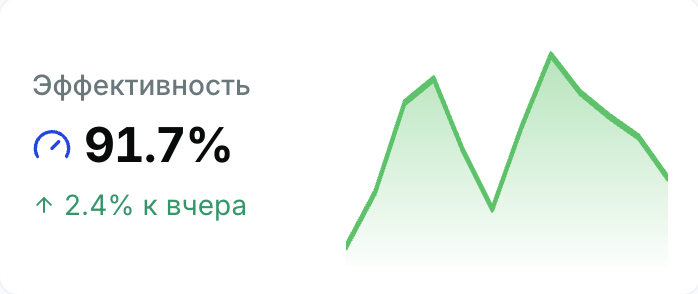

Эффективность

Виджет показывает текущую эффективность в процентах, изменение относительно предыдущего дня и график динамики. Стрелка и цвет значения показывают направление изменения показателя.

Используйте виджет вместе с показателями пропускной способности и состояния системы: снижение эффективности само по себе не указывает причину отклонения. Виджет поддерживает исторический режим.

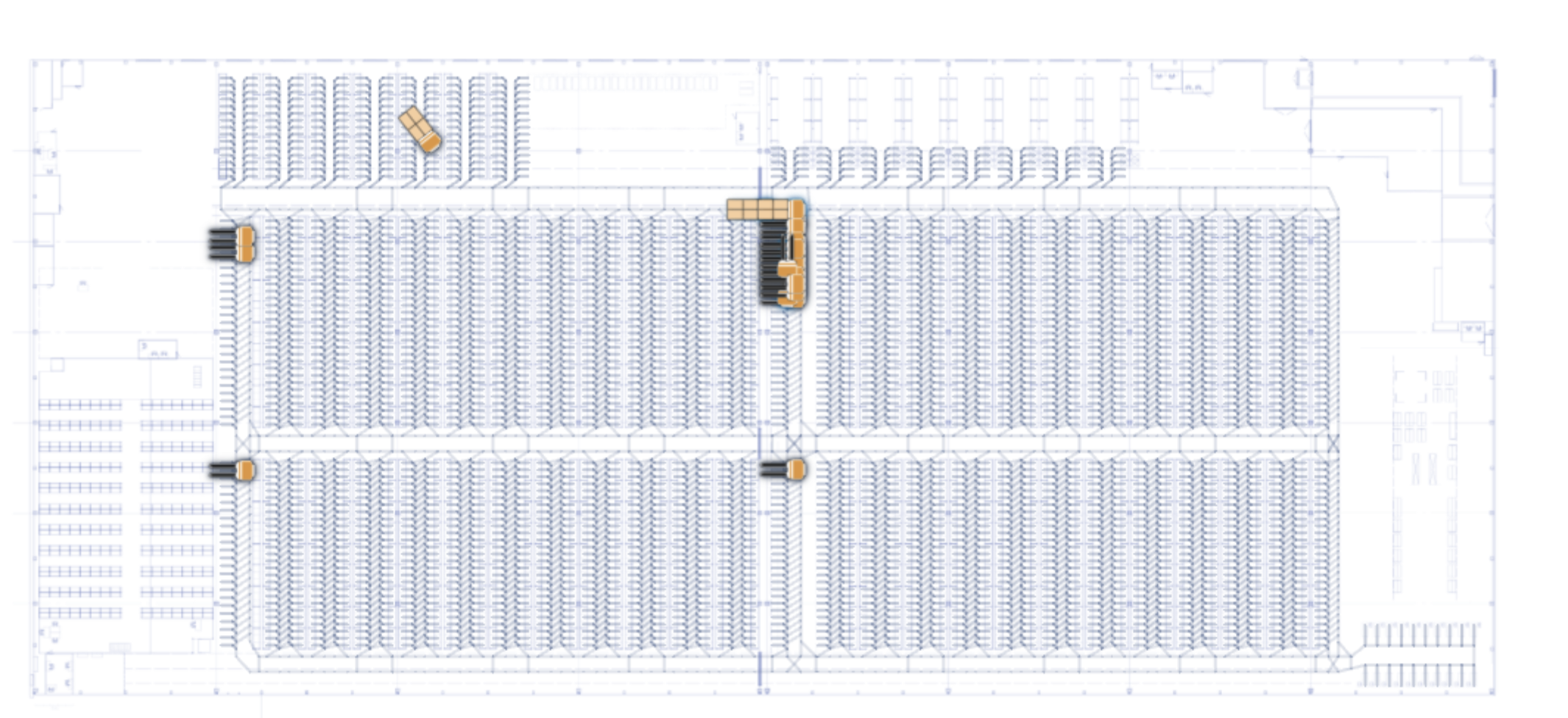

Карта

Виджет встраивает интерактивную карту в дашборд и показывает топологию активной карты, роботов и доступное пользователю оборудование.

Перед добавлением выберите карту в области предварительного просмотра. На добавленном виджете можно:

• переключать слои объектов;
• изменять масштаб и положение карты;
• выбирать объекты и открывать их карточки;
• переключаться между доступными картами;
• использовать режимы 2D и 3D.

Состав слоёв и работа с объектами описаны в статье «Карта».

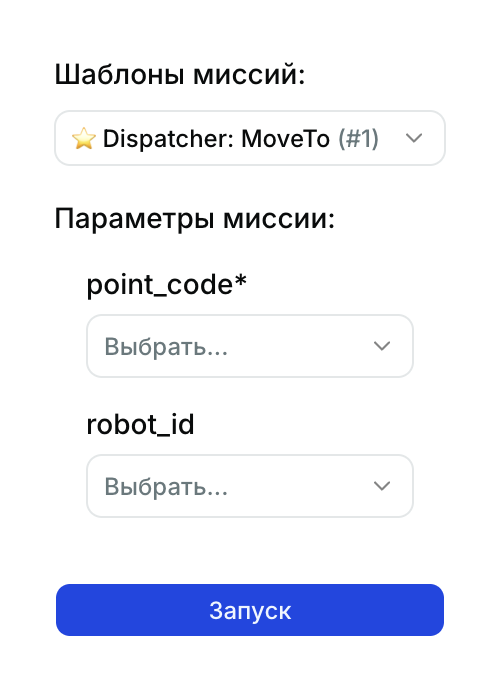

Запуск миссий

Виджет позволяет запустить миссию по доступному шаблону, не переходя в раздел «Миссии». Состав полей определяется выбранным шаблоном: пользователь указывает требуемые параметры и подтверждает запуск.

Для работы с виджетом необходимы права на просмотр шаблонов миссий и создание миссий. Перед запуском проверяйте выбранный шаблон и значения параметров: после создания миссия передаётся на выполнение системой.

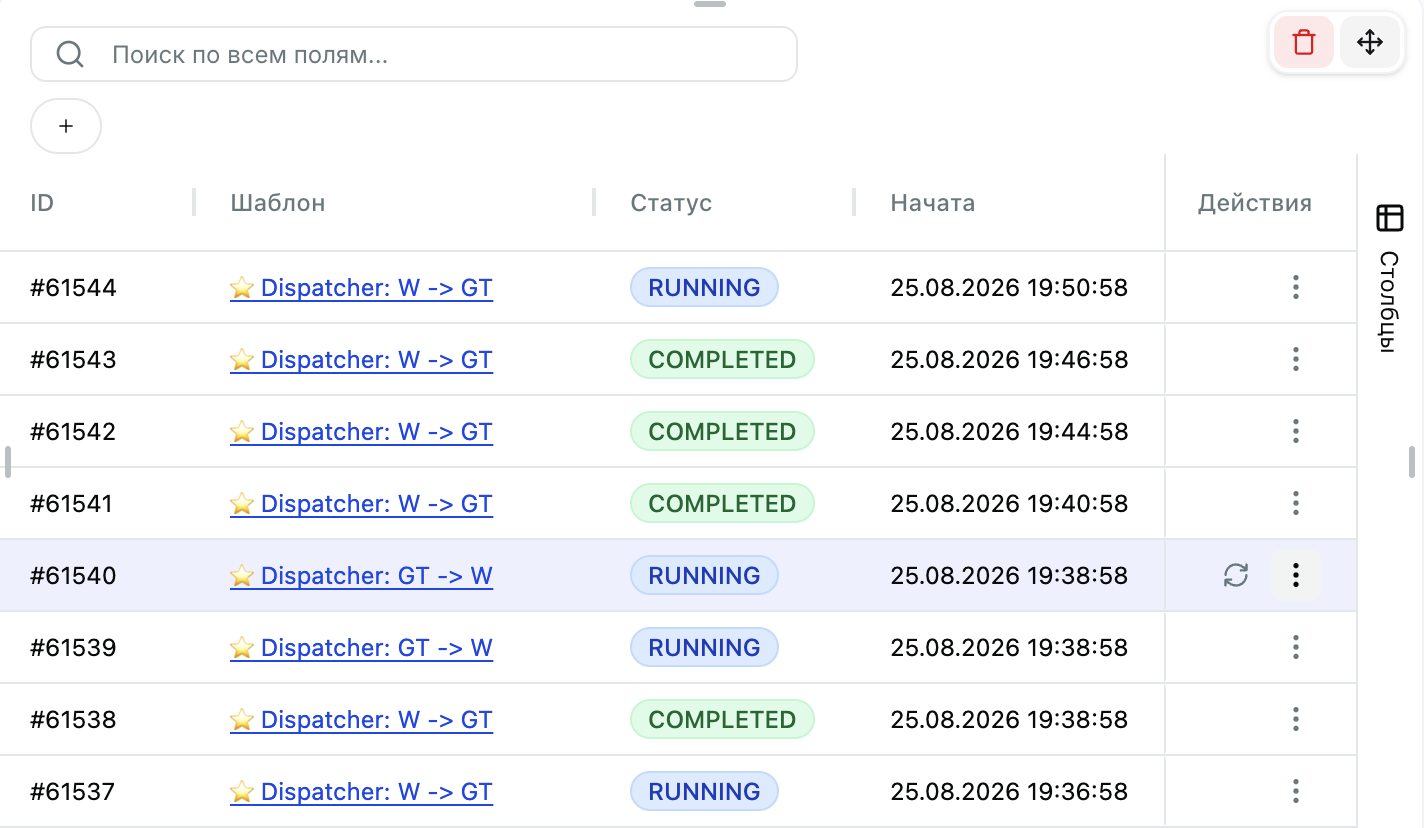

Таблица миссий

Виджет отображает миссии в табличном виде со статусами, параметрами и доступными действиями. Панель фильтров позволяет ограничить список по нужным признакам; сортировка и настройки столбцов работают внутри виджета.

Используйте таблицу для контроля выполнения, поиска зависших или завершившихся с ошибкой миссий и перехода к деталям конкретной миссии. Виджет поддерживает исторический режим.

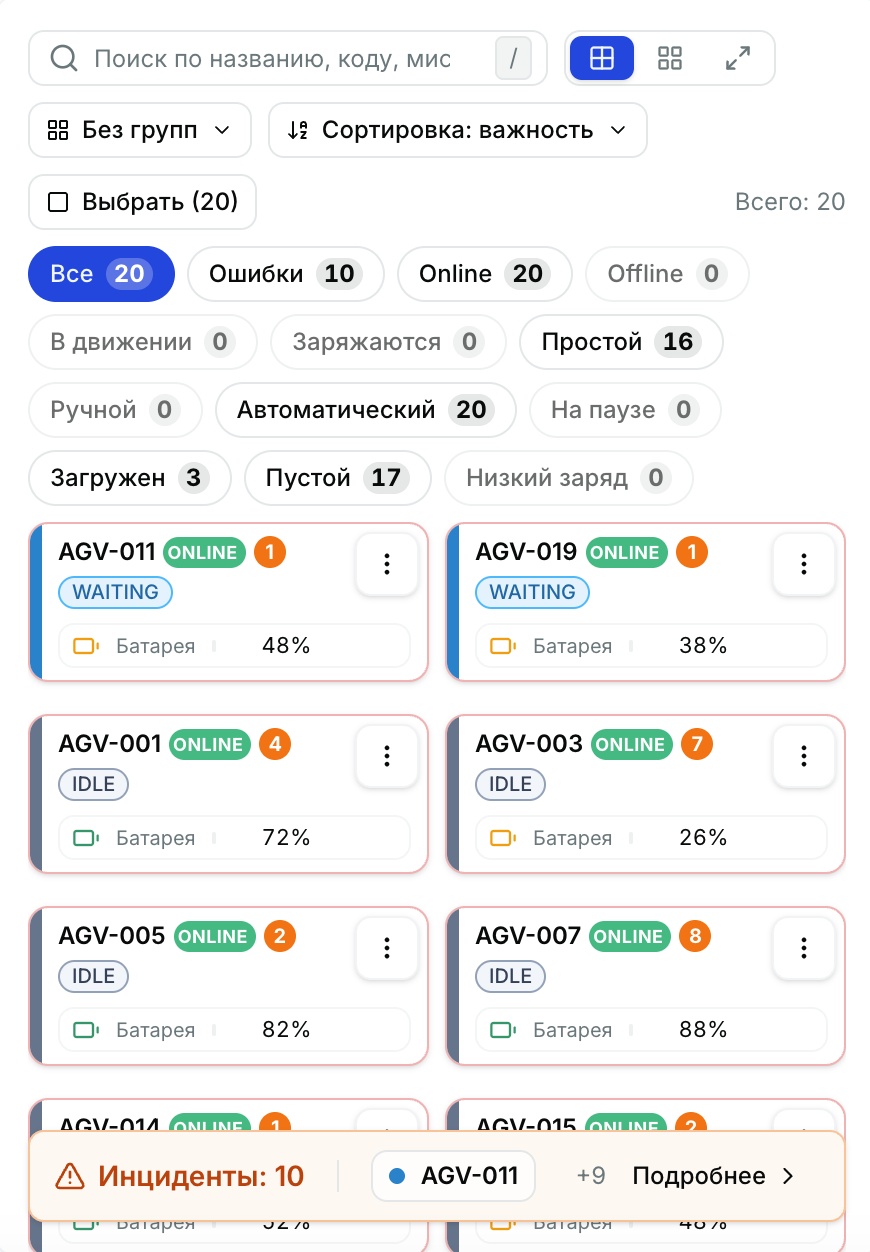

Список роботов

Виджет показывает роботов в компактном виде и предназначен для быстрого контроля флота без большой таблицы. В карточках отображаются основные сведения о состоянии робота, подключении, заряде и наличии инцидентов.

Доступны поиск и быстрые фильтры. Фильтры применяются только к этому экземпляру виджета. Виджет поддерживает исторический режим.

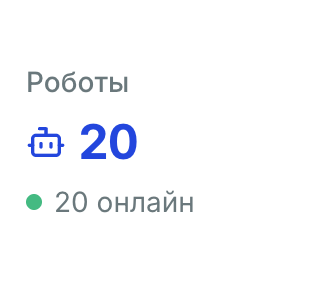

Статистика роботов

Виджет показывает общее количество роботов и долю роботов, находящихся в сети. Кольцевая диаграмма помогает быстро оценить доступность флота.

Если доля подключённых роботов снизилась, используйте «Список роботов» или «Таблицу роботов», чтобы определить конкретные устройства. Виджет поддерживает исторический режим.

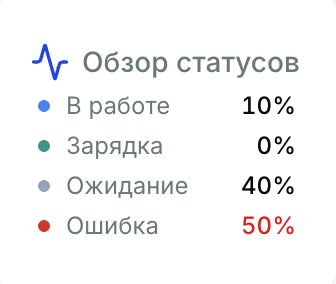

Статусы роботов

Виджет распределяет роботов по четырём состояниям:

• «В работе»;
• «Зарядка»;
• «Ожидание»;
• «Ошибка».

Для каждой категории отображаются доля и количество роботов. Наведение на диаграмму показывает значения выбранной категории. Виджет подходит для оперативной оценки загрузки флота и поддерживает исторический режим.

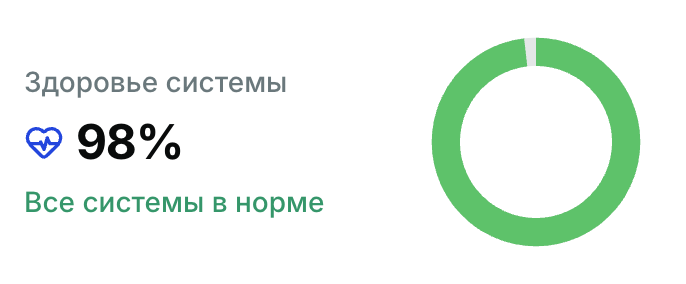

Здоровье системы

Виджет показывает долю оборудования, находящегося в сети. В расчёт входят роботы, устройства, зарядные станции и паллетайзеры, доступные пользователю.

Состояние определяется по доле подключённых объектов:

• 95 % и более — нормальное;
• от 80 до 94 % — ухудшенное;
• менее 80 % — критическое;
• при отсутствии объектов отображается состояние без данных.

Диаграмма показывает количество подключённых и отключённых объектов. Для поиска причины отклонения перейдите к таблицам соответствующего оборудования. Виджет поддерживает исторический режим.

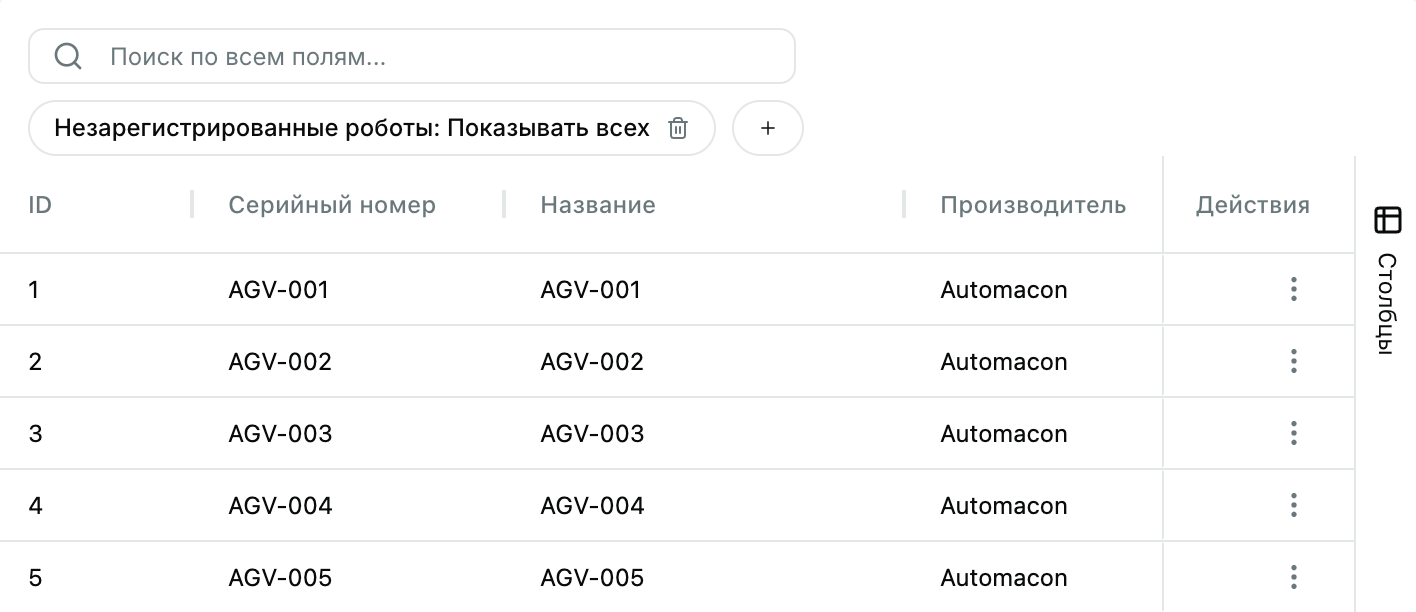

Таблица роботов

Виджет отображает полную таблицу роботов. Состав столбцов и фильтры при добавлении виджета берутся из таблицы раздела «Роботы». Но могут быть настроены на самом виджете и далее будут независимы.

Используйте виджет, когда на дашборде требуется не только общая сводка, но и подробные сведения по каждой единице техники.

В режиме «История» данные показываются на выбранный момент, а действия изменения недоступны.

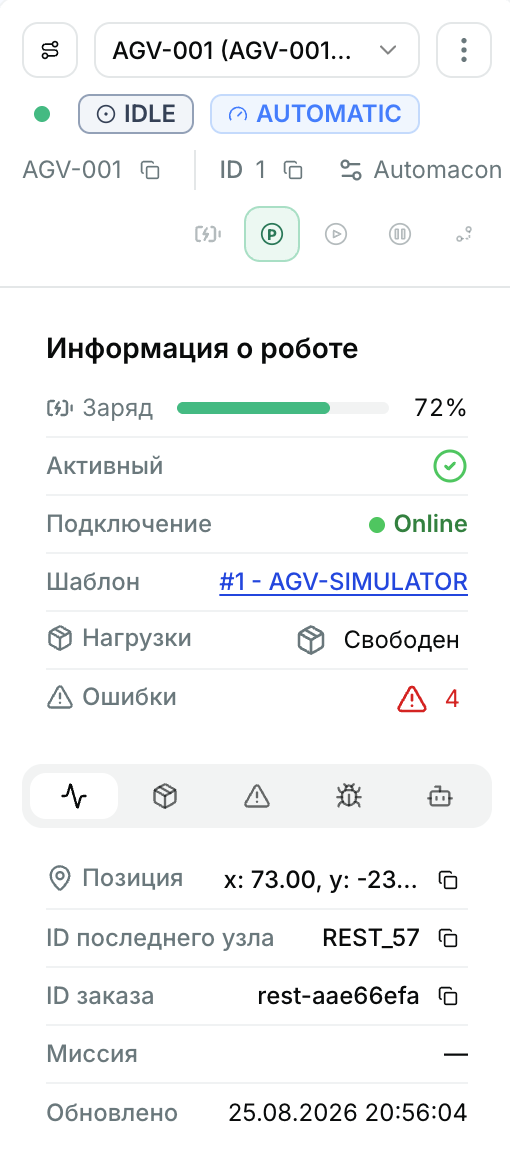

Детали робота

Виджет показывает карточку выбранного робота: состояние, подключение, телеметрию и доступные действия.

Виджет удобно размещать рядом с картой или таблицей роботов. При выборе робота на карте связанные виджеты «Детали робота» могут переключаться на выбранный объект. Доступные действия зависят от прав и текущего режима времени.

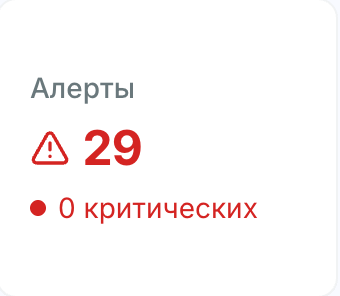

Алерты

Виджет показывает количество активных алертов роботов и количество критических событий. К критическим относятся события уровней critical и fatal; остальные активные события учитываются отдельно.

Используйте виджет как индикатор для оперативного контроля. Для просмотра конкретных событий добавьте рядом виджет «Журнал» или перейдите в раздел «Журнал». Виджет поддерживает исторический режим.

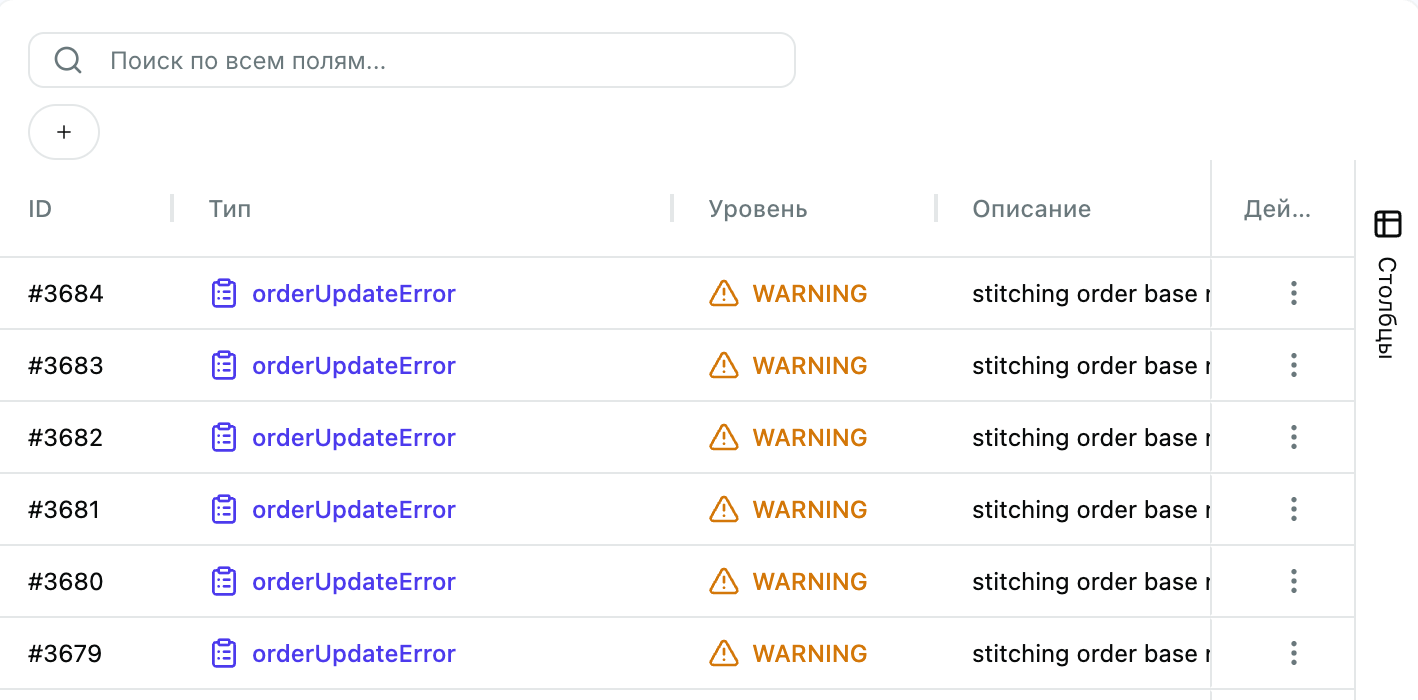

Журнал

Виджет отображает события роботов в таблице с подробными сведениями и фильтрами. В записях доступны тип и уровень события, описание, робот, время возникновения и время деактивации или устранения.

Фильтры позволяют отобрать события по роботу, уровню и другим доступным признакам. Сортировка по времени помогает просматривать последние события или анализировать последовательность сбоев. Виджет поддерживает исторический режим.

Размер и компоновка

Для каждого виджета при добавлении можно выбрать размер «Маленький», «Средний» или «Большой». Содержимое адаптируется к доступной области: в компактном размере часть поясняющих элементов может быть скрыта, а в большом — отображается полная диаграмма или таблица.

Рекомендуется располагать:

• алерты и состояние системы в верхней части;
• ключевые показатели рядом друг с другом для сравнения;
• таблицы, карту и подробные карточки ниже сводных показателей.

Положение и размер сохраняются автоматически. Для удаления нажмите кнопку с корзиной в заголовке виджета и подтвердите действие.
